全自动液晶玻璃双面切割流水线
1. 生产线设备配置清单：
|
序号
|
名称
|
数量
|
备注
|
|
1
|
玻璃原料架
|
1 个
|
客户自备
|
|
2
|
上片机器人
|
1 台
|
|
|
3
|
隔纸放置架
|
1个
|
/
|
|
4
|
玻璃校正台
|
1 台
|
/
|
|
5
|
CNC 超薄玻璃切割机
|
1 台
|
皮带传输式，直线电机配置
|
|
6
|
玻璃翻转机
|
1 台
|
/
|
|
7
|
CCD 自动对位型超薄玻璃切割机
|
1 台
|
皮带传输式，直线电机配置
|
|
8
|
玻璃掰片台
|
1 台
|
|
2.产线技术参数：
|
序号
|
名称
|
技术规格
|
|
1
|
最大玻璃加工规格
|
2000*1500mm
|
|
2
|
加工玻璃厚度
|
0.5-3.0mm
|
|
3
|
原料来料状态
|
双面覆膜，中间隔纸
|
|
4
|
设备精度
|
0.05-0.1mm
|
|
5
|
机台工作面高度
|
900±50mm
|
|
6
|
产线外形尺寸
|
约 15220mm*3532mm*2500mm（以实际尺寸为准）
|
3. 单段设备功能说明：

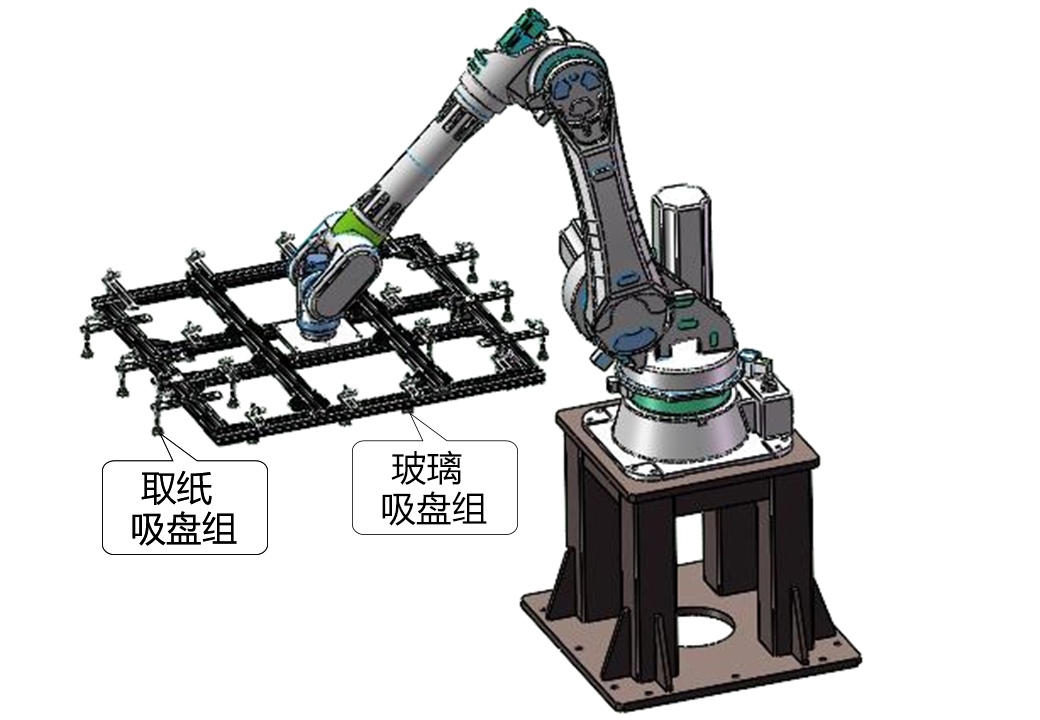

（一）上片机器人 YRJQR2015
（1）.示意图：
（2）.技术参数：
A. 适用于玻璃的转运，含取纸功能；
B. 适用于玻璃厚度：0.5-3mm；
C. 机械手臂展：约2500mm；
D. 真空吸盘抓取上片玻璃规格：2000*1500mm；
E. 机械负载：0-80KG；
F. 上片节拍：0-30秒。
(3). 电气部分：
A. 汇川伺服电机，进口原器件；
B. 空气开关：台湾台安（带漏电保护功能）；
C. 交流接触器：台湾台安；
(4). 客户需提供：
A. 0.4-0.6Mpa 气源；
B. 三相 380V 交流电；
C. 测试玻璃；

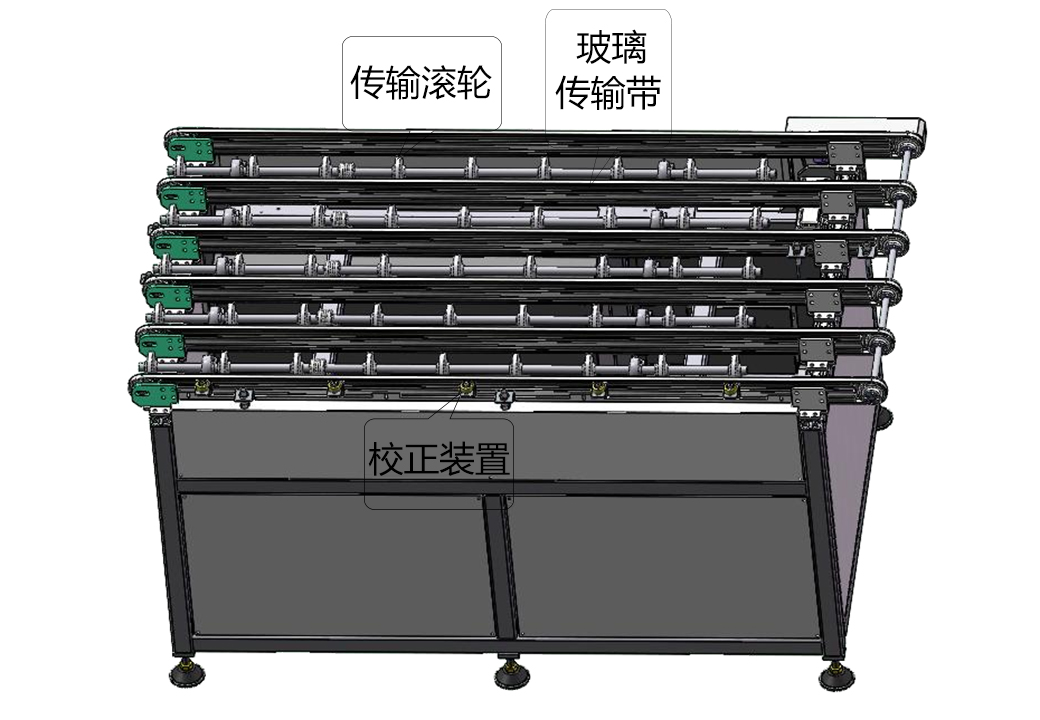

（二）玻璃校正台 YRXZ2015
(1).示意图：
（2）.技术参数：
|
序号
|
项目
|
参数
|
|
1
|
外形尺寸
|
约 2200*1800*900mm（以实际尺寸为准）
|
|
2
|
功率
|
1.5kw
|
|
3
|
电压
|
3 相 380V
|
|
4
|
速度
|
可调
|
（3）. 主要配置：
|
序号
|
项目
|
配置
|
|
1
|
机架
|
国标钢材
|
|
2
|
传输带，同步轮
|
巴贝利定制
|
|
3
|
轴承座、轴承
|
NSK
|
|
4
|
输送电机
|
晟邦
|
|
5
|
光轴
|
不锈钢
|
|
6
|
传输滚轮
|
UPE
|
|
7
|
感应器
|
欧姆龙
|

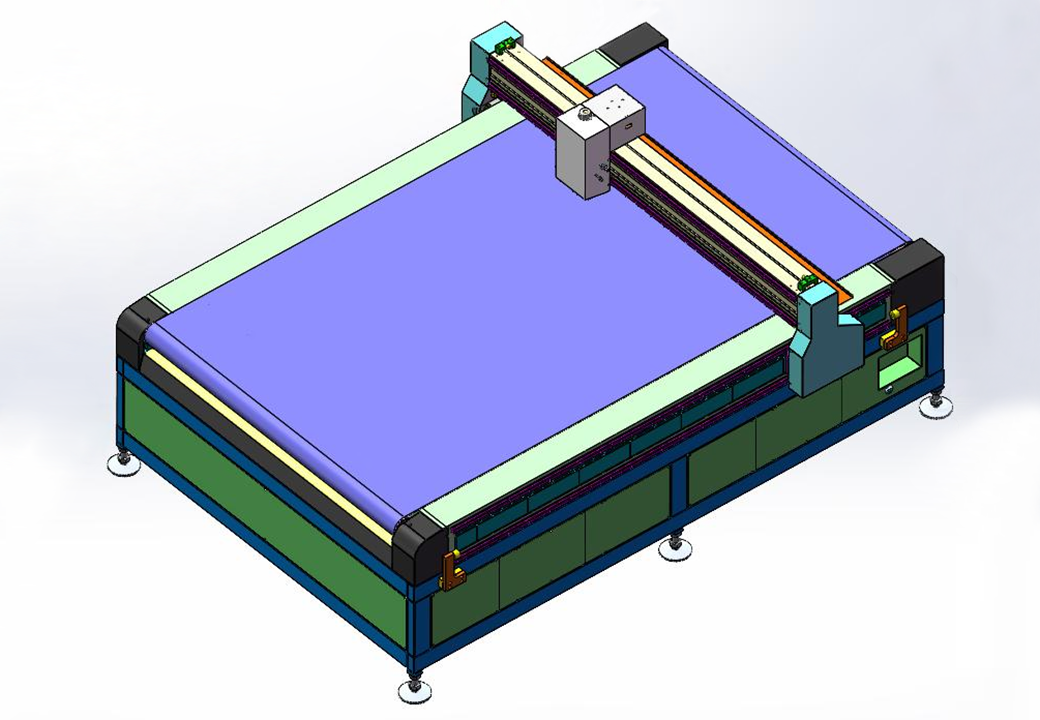

（三）CNC 超薄玻璃切割机 YRDGSCZX2015
（1）.示意图
（2）.技术参数：
|
序号
|
项目
|
参数
|
|
1
|
切割玻璃厚度
|
0.5-3mm
|
|
2
|
玻璃切割最大尺寸
|
2000*1500mm
|
|
3
|
切割行程
|
2000*1500mm
|
|
4
|
切割尺寸
|
视客户产品尺寸而定
|
|
5
|
切割类型
|
矩形、圆形、异形等
|
|
6
|
直线划线精度
|
±0.05mm
|
|
7
|
异形划线精度
|
±0.1mm
|
|
8
|
外形尺寸
|
约 2950*2400*1500mm（以实际尺寸为准）
|
|
9
|
整机重量
|
约 3800kg（以实物重量为准）
|
|
10
|
切割速度
|
0-60 米/分
|
|
11
|
功率
|
约 6kw
|
|
12
|
横梁加工精度
|
±0.015mm
|
|
13
|
下刀深度调整范围
|
10mm
|
（3）.机械配置：
|
序号
|
项目
|
规格
|
|
1
|
规格
|
国标钢材，表面经过烤漆处理
|
|
2
|
传动系统
|
X,Y 轴采用汇川直线电机；Z 轴采用汇川伺服电机
|
|
3
|
机械配置
|
滑块、导轨为台湾上银
|
|
4
|
工作台材质
|
大理石精密台面，含气浮装置
|
|
5
|
传输皮带
|
坂东（含防止皮带跑偏功能）
|
|
6
|
供油方式
|
自动注油装置
|
|
7
|
定位装置
|
自动寻边定位装置，刀头限位装置一套
|
|
8
|
轴承
|
日本 NSK
|
|
9
|
切割深度
|
气动控制
|
|
10
|
皮带清洁
|
带有清洁毛刷（杜邦尼龙丝）
|
|
11
|
吸附玻璃
|
自带风机，吹吸气可自由转换
|
|
12
|
切割方式
|
金刚石刀轮切割
|
|
13
|
换刀方式
|
手动快速换刀
|
|
14
|
台面皮带传输可以有效控制玻璃表面划伤
|
|
15
|
台面自动清除玻璃屑（带毛刷）
|
（4）.电气配置：
|
序号
|
项目
|
品牌
|
|
1
|
气动元件
|
SMC
|
|
2
|
继电器
|
欧姆龙
|
|
3
|
比例阀
|
SMC
|
|
4
|
过滤器、电磁阀
|
SMC
|
|
5
|
开关电源
|
欧姆龙
|
|
6
|
按钮、指示灯、选择开关
|
和泉
|
|
7
|
交流接触器
|
台安
|
|
8
|
马达断路器
|
正泰
|
|
9
|
电脑配置
|
华硕
|
（四）玻璃翻转机 YRFZ2015
（1）.技术参数：
|
序号
|
项目
|
参数
|
|
1
|
设备用途
|
用于玻璃 180°翻面使用
|
|
2
|
外形尺寸
|
约 2200*2000*1400mm
|
|
3
|
加工玻璃规格
|
2000*1500mm
|
|
4
|
加工玻璃规格
|
0.5-3mm
|
（2）.主要配置：
|
序号
|
项目
|
参数
|
|
1
|
机架
|
国标方钢，表面烤漆处理
|
|
2
|
翻转架
|
6061 铝材
|
|
3
|
传输皮带
|
PU
|
|
4
|
轴承座、轴承
|
NSK
|
|
5
|
旋转电机
|
晟邦
|
|
6
|
输送电机
|
晟邦
|
|
7
|
顶升机构
|
SMC 气缸
|
（3）.电器元件：
|
序号
|
项目
|
参数
|
|
1
|
PLC
|
汇川
|
|
2
|
触摸屏
|
威纶通
|
|
3
|
按钮、指示灯、选择开关
|
和泉
|
|
4
|
感应器
|
奥托尼克斯
|
|
5
|
开关电源
|
欧姆龙
|
（4）.控制系统：
|
序号
|
名称
|
配置
|
|
1
|
系统
|
汇川 PLC
|
|
2
|
人机界面
|
威纶触摸屏
|
（五）CNC 视觉型超薄玻璃切割机 YRDGSCZX2015
（1）.示意图：
（2）.技术参数：
|
序号
|
项目
|
参数
|
|
1
|
切割玻璃厚度
|
0.5-3mm
|
|
2
|
玻璃切割最大尺寸
|
2000*1500mm
|
|
3
|
切割行程
|
2000*1500mm
|
|
4
|
切割尺寸
|
视客户产品尺寸而定
|
|
5
|
切割类型
|
矩形、圆形、异形等
|
|
6
|
直线划线精度
|
±0.05mm
|
|
7
|
异形划线精度
|
±0.1mm
|
|
8
|
外形尺寸
|
约 2950*2400*1500mm（以实际尺寸为准）
|
|
9
|
整机重量
|
约 3800kg（以实物重量为准）
|
|
10
|
切割速度
|
0-60 米/分
|
|
11
|
功率
|
约 6kw
|
|
12
|
横梁加工精度
|
±0.015mm
|
|
13
|
下刀深度调整范围
|
10mm
|
（3）.机械配置：
|
序号
|
项目
|
规格
|
|
1
|
机架
|
国标钢材，表面经过烤漆处理
|
|
2
|
传动系统
|
X,Y 轴采用汇川直线电机；Z 轴采用汇川伺服电机
|
|
3
|
|
滑块、导轨为台湾上银
|
|
4
|
台面
|
大理石精密台面，含气浮装置
|
|
5
|
传输皮带
|
坂东（含防止皮带跑偏功能）
|
|
6
|
供油方式
|
自动注油装置
|
|
7
|
定位装置
|
自动寻边定位装置，刀头限位装置一套
|
|
8
|
轴承
|
日本 NSK
|
|
9
|
切割深度
|
气动控制
|
|
10
|
皮带清洁
|
带有清洁毛刷（杜邦尼龙丝）
|
|
11
|
吸附玻璃
|
自带风机，吹吸气可自由转换
|
|
12
|
切割方式
|
金刚石刀轮切割
|
|
13
|
|
手动快速换刀
|
|
14
|
视觉功能
|
含视觉抓切割线功能
|
|
15
|
含视觉抓切割线功能
|
|
16
|
台面自动清除玻璃屑（带毛刷）
|
（4）.电气配置：
|
序号
|
项目
|
品牌
|
|
1
|
气动元件
|
SMC
|
|
2
|
继电器
|
欧姆龙
|
|
3
|
比例阀
|
SMC
|
|
4
|
过滤器、电磁阀
|
SMC
|
|
5
|
开关电源
|
欧姆龙
|
|
6
|
按钮、指示灯、选择开关
|
和泉
|
|
7
|
交流接触器
|
台安
|
|
8
|
马达断路器
|
正泰
|
|
9
|
电脑配置
|
华硕
|
