产品介绍
细胞爬片切割一体机

1. 技术参数：

  • 最大切割尺寸：150*150mm；
  • 尺寸台面 300*300mm
  • 切割厚度：0.1-2mm；
  • 直线划线公差：±0.02-0.03mm；
  • 整机重量：约 100KG；
  • 功率：1.7kw；
  • 切割速度：0-55 米/分（可调）；

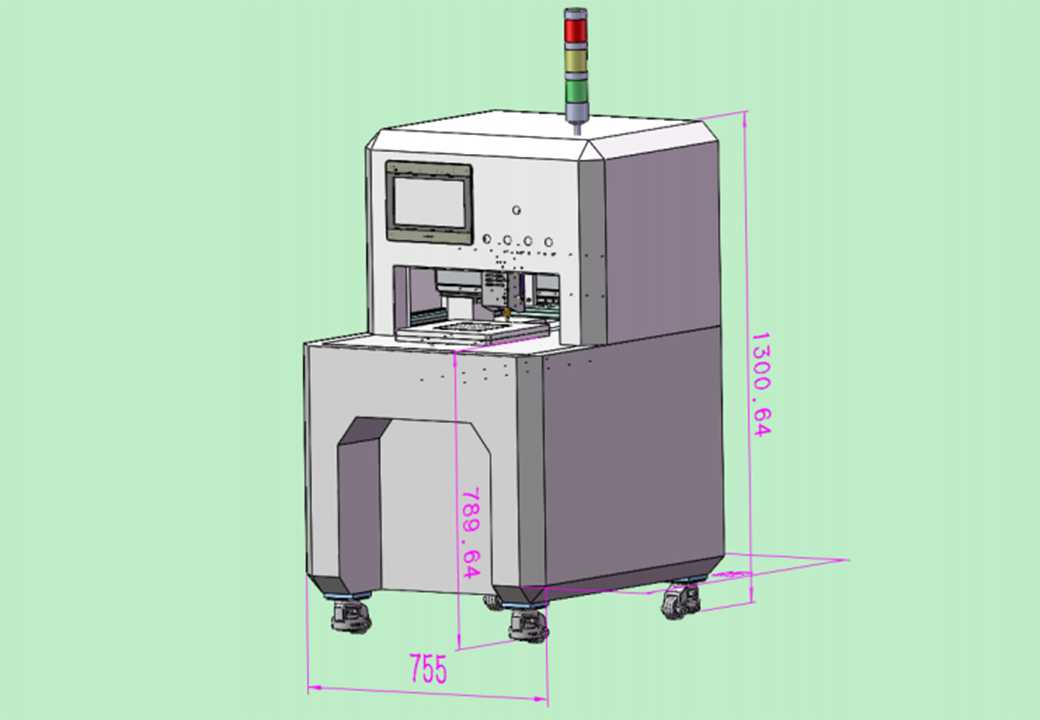

  • 外形尺寸：约 755*800*1350mm（以实际尺寸为准）；
  • 切割平台公差：±0.01mm。

2. 主要配置：

  • 传动系统：X,Y,Z 轴采用汇川伺服电机；
  • 机械配置：丝杆、导轨为台湾上银；
  • 台面：铝台面；
  • 供油方式：自动注油装置
  • 定位装置：机械定位装置；
  • 轴承：NSK；
  • 刀头结构：气动。

3. 电气配置：

  • 气动元件：日本 SMC；
  • 电气元件：台湾山河；
  • 继电器：台湾台安；
  • 过滤器、电磁阀：日本 SMC；
  • 开关电源：欧姆龙；
  • 按钮、指示灯、选择开关：日本和泉；
  • 交流接触器：台湾台安；
  • 空气开关：台湾台安（带漏电保护功能）；
  • PLC:汇川。

4. 切割软件(银锐自制)：

  • 采用玻璃专业的 PLC 切割软件
  • 可任意更改切割原点位置；
  • 原点补正功能；
  • 直线排版功能；
  • 多区域切割可以自动优化刀路，且优化的选择性很多；
  • 可以实现吹吸气的转换（用脚踏开关控制）；
  • 切割中暂停功能；
  • 有 100 组尺寸记忆功能；
  • 尺寸输入错误信息告知；
  • 切割原片（日产，月产）记数功能：只记录总数，没有日跟月的区分；
  • 切割方式：人工设置功能。

5. 随机配送：

  • 刀头 1 套（包含：刀轮、刀夹、小轴），铜套 1 只；
  • 调试工具 1 套；
  • 系统备份 1 份；
  • 使用说明书纸质 1 份（含软件说明、保养说明）。

6. 需方需配:

  • 电源：3 相 380V（3 根火线，1 根零线，1 根地线）；
  • 气源：0.4-0.6MPa 干燥气源（外接φ8mm 气管）。

7. 售后服务：保修一年（易损件及人为损坏或环境因素造成的损坏除外）,终生维修。

8. 易损件清单：刀轮、铜套、轴承（NSK）、刀夹、小轴、气缸、同步带。
