产品介绍
液晶玻璃双面切割机

1.设备技术参数：

序号 名称 技术规格

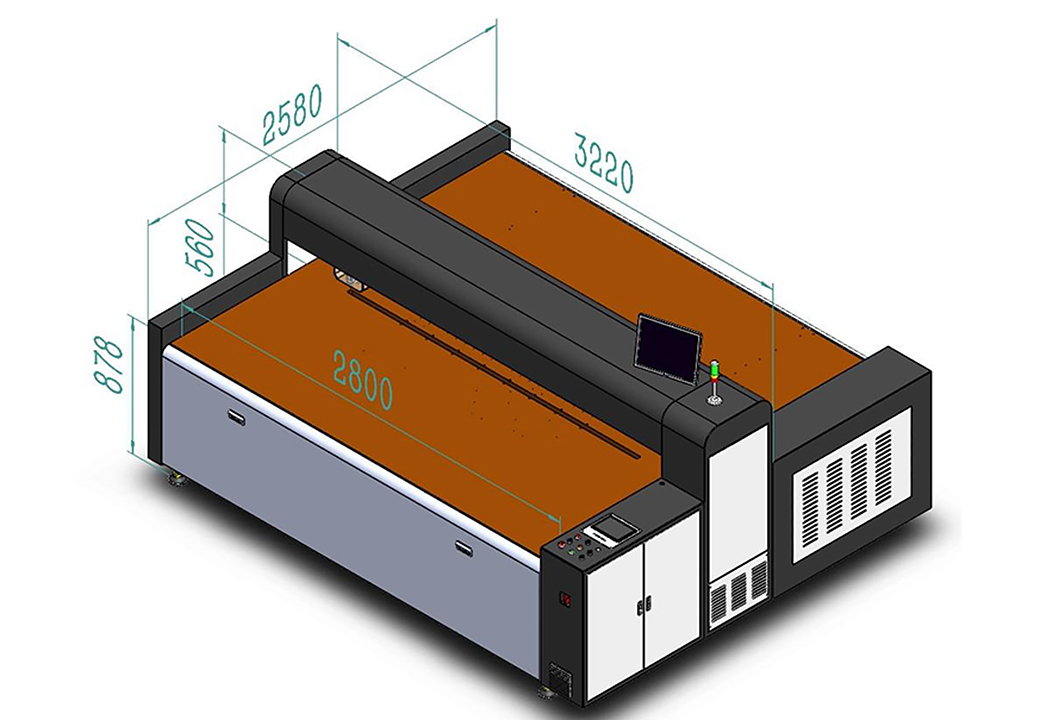

1 机器外形尺寸 (L) 2580* (W) 3220 * (H) 1438mm
2 切割玻璃有效尺寸 1913*1084mm
3 切割玻璃最小成品尺寸 200*200mm
4 切割厚度 0.5-3mm
5 玻璃尺寸垂直精度

≤0.05℅

6 横梁加工精度

±0.015mm

7 切割速度

0-50m/min

8 整机重量 <4000KG
9 刀头 上下双刀（只在X轴向运动）

2. 设备机械配置：

序号 名称 结构规格型号
1 传动系统（电机） 台湾台达伺服电机
2 机械配置 精密皮带传动
3 切割台面 精密铁板（或大理石），气浮装置
4 定位装置 机械定位装置，CCD视觉定位。
5 定位方式 手工上、下料、机械定位装置，人工定位CCD辅助

3.设备电器，气配置：

序号 名称 规格型号
1 启动元件 日本SMC
2 电器元件 台湾山河
3 继电器 台湾台安
4 比例阀 日本SMC
5 过滤器、电磁阀 日本SMC
6 开关电源 台湾明纬
7 按钮、指示灯、选择开关 台湾山河
8 交流接触器 台湾台安
9 空气开关 台湾台安（带漏电保护功能）
10 轴承 日本NSK
11 PLC 威纶
12 电源 380v
13 气压 0.4-0.6MP（过滤、干燥型气源）、客户自备真空泵气源
14 总功率 3.7KW （含玻璃掰片台一台）

4.几台配送清单：

序号 主要配送
1 刀头1套（包含：刀轮、刀夹、小轴），铜套1套
2 调试工具1套
3 使用说明书1份（含软件说明、保养说明）
4 软件备份1份
5 系统备份1份
6 玻璃掰片台一台
